“Odwrócony” Stycznik 3F 63A – odłączanie falownika

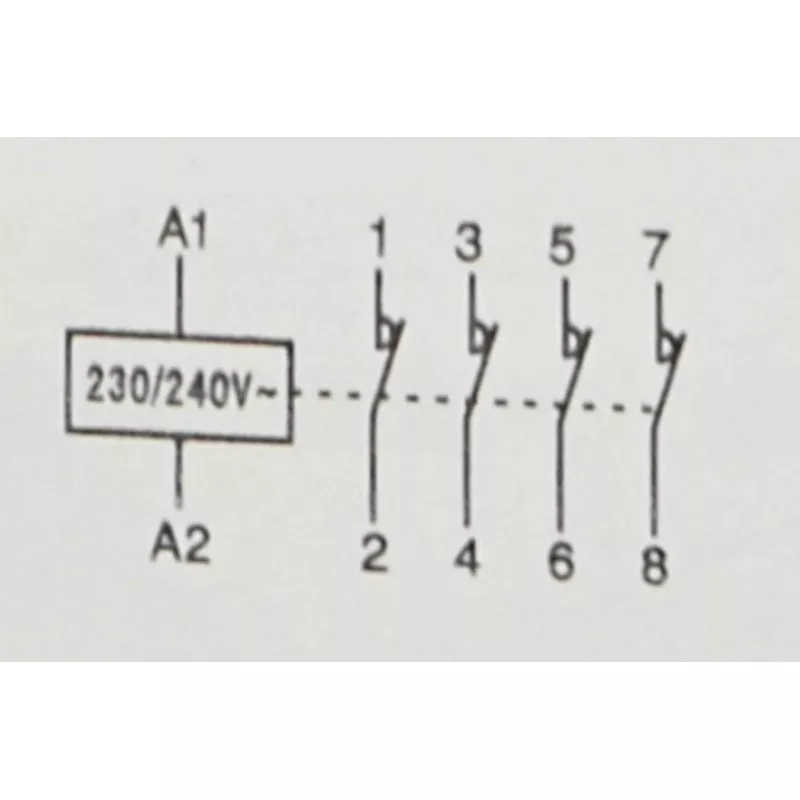

Stycznik 3F 63A “odwrócony” ze stykami normalnie zwartymi.

.

Stycznik wykorzystywany do stałego zasilania inwertera trójfazowego z możliwością okresowego odłączenia.

Po podaniu zasilania na cewkę stycznika następuje rozłączenie styków i odłączenie inwertera od zasilania AC.

Można to wykorzystać do odłączenia kolejnego falownika przy przekroczeniu eksportu do sieci.

Dodatkowe zastosowanie to odłączanie falownika podłączonego do integratora – jeśli falownik nie posiada innego sterowania mocą.

.

Podstawowe parametry:

– 3*63A – obciążalność łączna (40 kW)

– NC – styki normalnie zwarte

– DIN35 – montaż na szynę

– 230VAC – napięcie cewki
